产品名称：TOYOX东洋克斯KAMLOK TWINLOK TYPE COUPLER胶管接头不锈钢制

符合RoHS2修正规制

特点:

• **

  锁臂具有防脱落锁定功能



• 提高操作性

  锁臂具有锁定功能，且接口插入轻松简单。



• 装卸简单

  采用锁臂式结构，能轻而易举地装卸接头，提高了操作性。



• 耐腐蚀

  耐腐蚀，寿命长。具有良好的耐久性，对流体影响小。

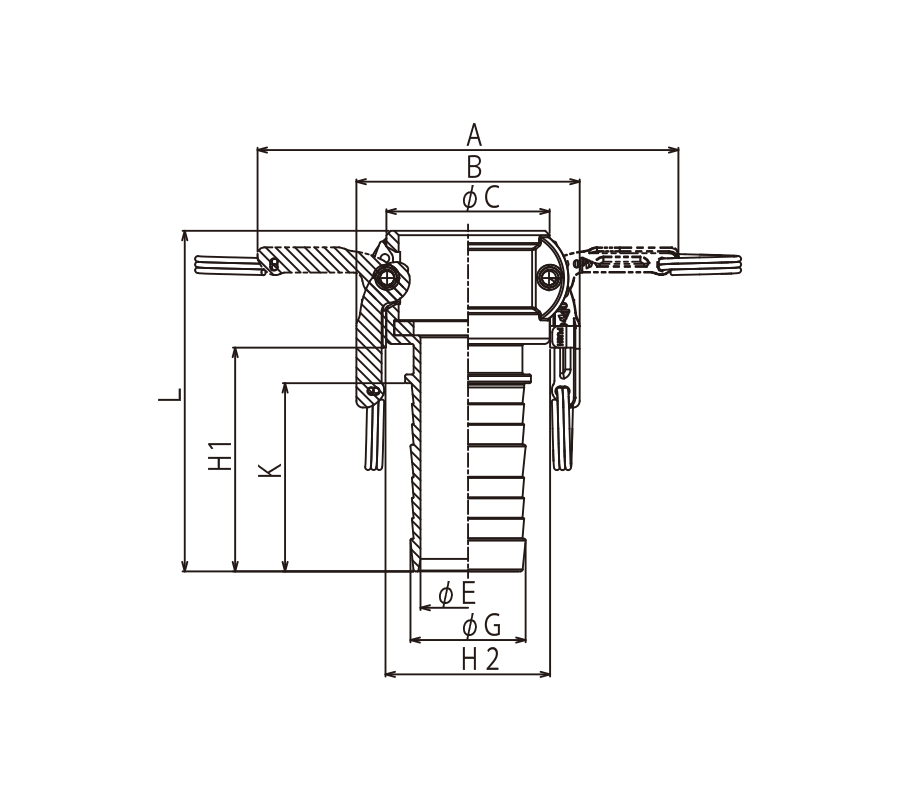

锁臂接头	633-CL　SST　 尺寸（mm）
KAMLOK TWINLOK TYPE COUPLER胶管接头 不锈钢制		A	B	C	E	G	K	L	H1	H2
	3/4”	112	66	41	14	21	51	94	53	41
	1”	139	76	47	20	27	58	110	55	46
	1-1/4”	176	85	58	25	34	59	121	69	58
	1-1/2”	184	93	65	32	40	74	136	85	66
	2”	193	103	75	43	52	87	157	103	75
	2-1/2”	205	125	90	55	67	93	160	103	93
	3”	248	141	108	68	79	113	185	123	112
	4”	277	169	140	89	105	127	200	138	140

• ※3/4″耦合器可连接1/2″接头。
• ※标配Buna-N（NBR)垫片。

接头主体：SCS14（相当于SUS316）
锁臂：SCS14（相当于SUS316）
锁臂固定零件：SUS304
固定销・固定环：SUS304
垫圈：Buna-N(NBR)

※垫圈可根据流体选择。

适用胶管 : 32		胶管 名称	TOYOFUSSO SOFT-S 胶管　FFYS	ECORON 胶管	ECORON 胶管-GB	FUSSOTHERMO-S100°C 胶管	TOYOFUSSO 胶管	ECORON-S 胶管	ECORON-S 胶管-GB	HYBRID TOYOSILICONE 胶管	TOYOFUSSO-S 胶管	HYBRID TOYOFOODS 胶管	HYPER TOYORON 胶管	TOYOFUSSO-E 胶管	TOYOFUSSO SOFT 胶管	HYBRID TOYODROP 胶管	TOYOFOODS 胶管	TOYOFOODS-S 胶管	TOYOFOODS EARTH 胶管	HYBRID TOYORON 胶管	TOYORING-F 胶管	SUPER TOYORON 胶管	TOYOSILICONE 胶管	TOYOSILICONE-S 胶管	TOYOSILICONE-S2 胶管	TOYOSILICONE-P 胶管	TOYOSILICONE STEAM 胶管	TOYOSILICONE THERMO 胶管	TOYORON 胶管	TOYOBIO PRO 胶管	TOYOSPRING 胶管	TOYORING 胶管	TOYOTOP-E100°C 胶管	TOYOTOP-E 胶管
接头材质 : 不锈钢		主材质	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	四氟树脂	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	硅橡胶	四氟树脂	软质聚氯乙烯	软质聚氯乙烯	四氟树脂	四氟树脂	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	硅橡胶	硅橡胶	硅橡胶	硅橡胶	硅橡胶	硅橡胶	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	特殊聚氨酯树脂	软质聚氯乙烯
		功能	低析出 压送 吸引 异味少 柔软性 耐动植物油 耐热 耐矿物油 耐药品 透明性 非粘附	低析出 压送 异味少 无需分类废弃 柔软性 耐动植物油 耐矿物油 耐药品	低析出 压送 异味少 无需分类废弃 柔软性 耐动植物油 耐矿物油 耐药品	低析出 压送 吸引 异味少 耐动植物油 耐热 耐矿物油 耐药品 透明性 防弯曲、压扁 非粘附	低析出 压送 异味少 无需分类废弃 耐动植物油 耐寒 耐热 耐矿物油 耐药品 透明性 非粘附	低析出 压送 吸引 异味少 柔软性 耐动植物油 耐矿物油 耐药品 防弯曲、压扁	低析出 压送 吸引 异味少 柔软性 耐动植物油 耐矿物油 耐药品 防弯曲、压扁	低析出 压送 吸引 异味少 无需分类废弃 柔软性 耐动植物油 耐寒 耐热 耐药品 防弯曲、压扁	低析出 压送 吸引 异味少 耐动植物油 耐寒 耐热 耐矿物油 耐药品 透明性 防弯曲、压扁 非粘附	压送 无需分类废弃 柔软性 耐动植物油 耐热 耐矿物油 透明性 防弯曲、压扁	压送 无需分类废弃 柔软性 耐动植物油 耐热 耐矿物油 透明性	低析出 压送 异味少 无需分类废弃 耐动植物油 耐寒 耐热 耐矿物油 耐药品 透明性 防静电 非粘附	低析出 压送 异味少 无需分类废弃 柔软性 耐动植物油 耐热 耐矿物油 耐药品 透明性 非粘附	压送 无需分类废弃 柔软性 防弯曲、压扁 防结露	压送 无需分类废弃 柔软性 耐动植物油 耐热 耐矿物油 透明性	压送 吸引 柔软性 耐动植物油 耐热 耐矿物油 透明性 防弯曲、压扁	压送 吸引 柔软性 耐动植物油 耐热 透明性 防弯曲、压扁 防静电	压送 无需分类废弃 柔软性 透明性 防弯曲、压扁	压送 吸引 无需分类废弃 柔软性 耐动植物油 耐热 耐矿物油 透明性 防弯曲、压扁	压送 无需分类废弃 柔软性 透明性	低析出 压送 异味少 无需分类废弃 柔软性 耐动植物油 耐寒 耐热 耐药品	低析出 压送 吸引 异味少 柔软性 耐动植物油 耐寒 耐热 耐药品 防弯曲、压扁	低析出 压送 吸引 异味少 柔软性 耐动植物油 耐寒 耐热 耐药品 防弯曲、压扁	低析出 压送 吸引 异味少 无需分类废弃 柔软性 耐动植物油 耐寒 耐热 耐药品 防弯曲、压扁	低析出 压送 异味少 无需分类废弃 柔软性 耐寒 耐热	低析出 压送 异味少 无需分类废弃 柔软性 耐动植物油 耐寒 耐热 耐药品	压送 无需分类废弃 柔软性 透明性	压送 无需分类废弃 柔软性 透明性	压送 吸引 柔软性 透明性 防弯曲、压扁	压送 吸引 无需分类废弃 柔软性 透明性 防弯曲、压扁	压送 吸引 柔软性 耐热 耐磨 透明性 防弯曲、压扁 防静电	压送 吸引 无需分类废弃 柔软性 透明性 防弯曲、压扁 防静电
		型号	FFYS	EC	EC	FSTH100C	FF	ECS	ECS	HTSI	FFS	HTF	HPT	FFE	FFY	HTD	TFB	TFS	TFE	HTR	TGF	ST	TSI	TSIS	TSIS2	TSIP	TSISTM	TSITH	TR	TBP	TS	TG	TPE100C	TPE
		法律规定	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制
型号	适用胶管 内径名称(mm)	接头规格
633-CL-3/4SST	19	3/4"	◯	◯	◯	◯	◯	-	-	◯	◯	◯	◯	◯	◯	◯	◯	-	-	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-
633-CL-1SST	25	1"	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-
633-CL-1-1/4SST	32	1-1/4"	◯	◯	◯	-	◯	◯	◯	◯	◯	-	◯	-	-	-	◯	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-CL-1-1/2SST	38	1-1/2"	◯	◯	◯	-	◯	◯	◯	◯	◯	-	◯	-	-	-	◯	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-CL-2SST	50	2"	◯	◯	◯	-	◯	◯	◯	-	-	-	◯	-	-	-	◯	◯	◯	-	◯	◯	◯	◯	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-CL-2-1/2SST	63	2-1/2"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	-	◯	-	-	-	-	-	-	◯	◯	◯	-	◯	◯
633-CL-3SST	75	3"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	-	◯	-	-	-	-	-	-	-	-	◯	-	-	-
633-CL-4SST	100	4"	-	-	-	-	-
