产品名称：HORIBA堀场高动态范围微型光谱仪

OEM 工业应用

非常适合工业弱光应用，例如荧光、发射、吸光度和反射。

• 半导体等离子体监测
• 比色法
• 血液和尿液分析
• 液相色谱
• 食品水分含量分析

• 流式细胞术
• • 高光谱分辨率和光通量
  • 紧凑的尺寸坚固性和稳定性
  • 高频谱率 (HSR)
  • 高动态范围 (HDR)
  • 从 UV 到 NIR 的宽光谱覆盖范围与超低杂散光相结合
  • 高线性（原始和线性校正）
  • 针对各种应用高度可定制



  OEM 光谱仪选择指南



•


总的光谱仪参数*
光谱范围	标准：UV-VIS （200-860nm），采用477gr/mm光栅，VIS（380-75-nm）采用582gr/mm光栅，UV-NIR（200-1050gr/mm）采用双闪耀的365gr/mm光栅 应要求提供其他光谱范围； 可能需要不同的机械集成
输入	光纤耦合：FC或SMA； 自由空间：12-25-37-50-62-75-100-125-150-200 μm 狭缝，可根据要求提供其他选项
光谱仪分辨率	2 nm 采用 365 l/mm 光栅，1 nm 采用 477 l/mm 光栅，0.8 nm 采用 582 l/mm 光栅（25 μm 狭缝）
平均光谱色散	365 l/mm 光栅为 30.9 nm/mm，477 l/mm 光栅为 23.7 nm/mm 582 l/mm 光栅为 16.3 nm/mm
焦长	70 毫米
可选项	选用上等传感器：CMOS、B.I. CCD、PDA 输入端口：SMA、FC、自由空间、自定义输入
F数	f/2.8
杂散光抑制 典型 （zui大值）	0.01% (0.02%) 用于具有 300 μm 高 CCD 的 UV-VIS 配置，在 700 nm 处测量（使用宽带通 510 nm 滤波器测量，75 μm 狭缝宽度）> 2.4 AU 线性范围（5% 变化），咖非因 273 nm 10 mm 比色皿和 D2 灯中的吸收峰
波长精度	0.2 纳米
软件**	用于初始评估的 LabVIEW™ 采集软件（为软件集成提供 DLL）

可滚动



探测器选件和规格*
线性背照式 CCD，具有大有效面积和高灵敏度
检测器型号	滨松 CCD 传感器 S11071 具有高 光谱采集速度	具有高 动态范围的滨松 CCD 传感器 S10420
传感器格式	2048 x 70 像素，可根据要求提供更短的版本	2048 x 70 像素，可根据要求提供更短的版本
CCD 像素尺寸	14 x 14 微米	14 x 14 微米
CCD 有效区域	28.7 x 1 毫米	28.7 x 1 毫米
CCD 量子控制	> 450-750 nm 为 75%	> 450-750 nm 为 75%
传感器温度	未制冷	未制冷
zui大光谱速率	760 光谱/秒	223 光谱/秒
满阱容量	>200,000 e ̄（典型值）;>175,000 e ̄（zui低）	>225,000 e ̄（感光度模式）;>375,000 e ̄ （高满阱模式）
读出噪声	35 e ̄ （典型值）;45 e ̄（zui大）	灵敏度模式下为35 e ̄ （典型值） & 45 e ̄ （zui大值）;50 e ̄（典型值）和 75 e ̄（zui大值），在高满阱模式下
数字化	16 位	16 位
动态范围 （FW/RN）	6,000：1（典型值）	灵敏度模式下为 7,000：1（典型值）; 5,500：1（典型值），高防火墙模式下
非线性度（在每个系统上测量 ）	< 0.4% （校正后）	< 0.4% （校正后）
暗电流 @ （25°C）	50 e-/pix/s（典型值）;500 e-/pix/s（zui大）	7 e-/pix/s（典型值）;70 e/pix/s（zui大值）
通信	USB2接口	USB2接口
环境条件	工作温度 15°C 至 40°C 环境 相对湿度 <70%（非冷凝） 存储温度 -25°C 至 45°C
电源要求	Molex 连接器 （24 VDC）

可滚动

* HORIBA Instruments 有持续产品开发的政策，并保留修改部件号、说明和规格的权利，恕不另行通知。
**运行我们的采集软件不需要 LabVIEW™ 许可证。



量子效率曲线

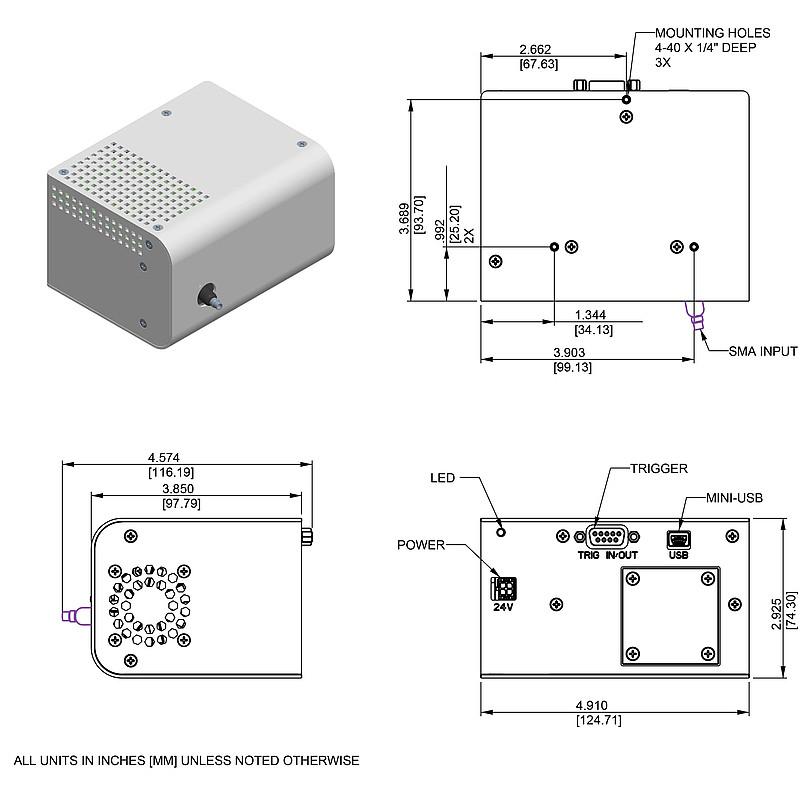

机械图纸

下载机械图纸



•


•
•
•
