产品详情
查看大图

  • 产品名称：UNIPULSE尤尼帕斯测力仪表

  • 产品型号：F388A
  • 产品厂商：UNIPULSE尤尼帕斯
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
UNIPULSE尤尼帕斯测力仪表F388A UNIPULSE尤尼帕斯测力仪表F388A
详情介绍：

UNIPULSE尤尼帕斯测力仪表F388A


产品概要

F388A是一种通过同电压・电流式传感器(±V10以下)的组合使用，测量各种力，压强，扭矩等物理量并显示其波形的动态测力仪表。
只是数字比较难以扑捉到物理量的变化，通过波形显示可以在视觉上得到明确的确认。
每秒4000次的处理能力使细小的数值变化也能得到及时反映，除了具有上下限比较功能以外，还具有各种保持功能和判定功能，这些功能使其在生产控制管理，自动仪器，试验机等各个方面得到广泛的应用。



技术参数

传感器输入部分　电压・电流式传感器输入
电压输入 -10～+10V　输入阻抗：1MΩ以上
电流输入 -20～+20mA　输入阻抗：约250Ω
模拟滤波 10，30，100，300HZ之间选择，低通滤波（-6dB/oct.）
A/D转换器 速度：4000次/秒
分辨率：24bit（二进制）
有效分辨率：10V或者是20mA时约等于約1/30000
模拟电压输出 输出电平：输入1V时约等于0.6V或者是输入1mA时约等于0.15V
負荷抵抗：2kΩ以上

传感器输入部分　脉冲式输入（集电极开路）
输入频率 50kHz(max.)
内部计数范围 约1,000,000
适合编码器 输出：
2相（A.B信号输出）
单相输出也可以对应（使用A相输入时，所有脉冲信号向正的方向计数）
输出端回路参数：
集电极开路（NPN型，Vceo=30V以上　Ic=30mA以上）

显示部分
显示器 TFT彩色液晶显示板模块
显示区域：71(W)×53(H) mm
像素点构成：320×240dot
显示值 负载：-9999～+9999
位移：-9999～+32000
小数点：显示位置可以从以下选择0.000，0.00，0.0，0
显示次数 固定3次/秒

设定部分
设定方法 用液晶触摸屏操作设定
设定值的保存 NOV RAM（非易失性存储器），锂电池保存的C-MOS RAM

输入/输出部分
输入信号 16点
输入形式：+COM/-COM共用
晶体管连接的时候，+COM是NPN的输出形式（SINK），-COM是PNP的输出（Source）连接。
ON电压：12V以上　OFF电压：3V以下　24V负载时：约5mA
绝缘方式：光电耦合
输出信号 16点
输出信号：可以选择Source/Sink（Source Type是选购件：『ISC』）
信号ON的时候，晶体管输出为ON。
连接PLC等输入模块时，Sink Type同+COM，Source Type同-COM连接
额定电压：30V　额定电流：30mA
绝缘方式：光电耦合

接口
RS-232C通讯接口 开始/停止系统
波特率：1200bps～38400bps
所有数据都可以读出，写入
所有的比较波形都可以读出，写入
测定波形，判断点都可以读出，写入

选购件（除SD卡外，ODN，CCL，ETN三者之间只能安装一个接口）
SD卡
『SDC』 		能够保存和恢复所有的设定参数
能够保存和恢复所有的比较波形
能够自动保存测定波形和判断点
※附带的SD卡是1G的
I/O SOURCE板
『ISC』 		输出格式：Source Type
PLC等的输入模块能够连接-COM
Devicenet接口
『ODN』 		能与OMRON的Devicenet总线设备无缝连接
能够读出，写入所有的设定参数
能够读出，写入所有的比较波形
能够读出测定波形，判断点
CC-Link接口
『CCL』 		能够同三菱公司的PLC直接连接
能够读出，写入所有的设定参数
能够读出判断点
Ethernet接口
『ETN』 		能够读出，写入所有的设定参数
能够读出测定波形，判断点

一般性能
电源电压 DC24V（±15％）
消耗电力 20W max
突入电流 2A，10msec（常温，开始时）
使用条件 使用温度范围　-10℃～+40℃／保存温度范围　-20℃～+60℃
湿度 85%RH以下（无凝霜）
外形尺寸 96(W)×96(H)×117.3(D) mm（不含凸起部分）
安装尺寸　92×92(+1-0)mm
重量 约1.0kg

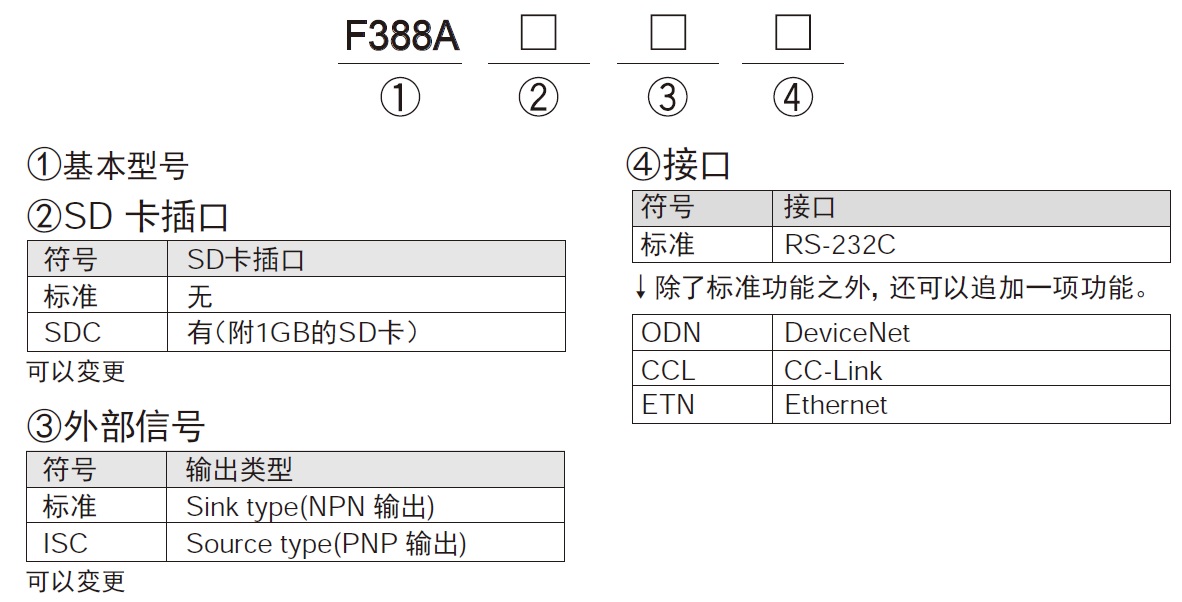

型号构成


UNIPULSE尤尼帕斯测力仪表F388A
UNIPULSE尤尼帕斯测力仪表F388A
UNIPULSE尤尼帕斯测力仪表F388A
UNIPULSE尤尼帕斯测力仪表F388A
