产品详情
查看大图

  • 产品名称：MITUTOYO三丰测量仪CRYSTA-Apex V500系列

  • 产品型号：CRYSTA-Apex V544
  • 产品厂商：MITUTOYO三丰
  • 产品价格：0
  • 折扣价格：0
  • 产品文档：
你添加了1件商品 查看购物车
简单介绍：
数控三维测量仪CRYSTA-Apex V500系列 *小显示量(Mm)：0.0001 测量范围X轴(Mm)：500 测量范围Y轴(Mm)：400 测量范围Z轴(Mm)：400 MITUTOYO三丰测量仪CRYSTA-Apex V500系列 MITUTOYO三丰测量仪CRYSTA-Apex V500系列
详情介绍：

数控三维测量仪CRYSTA-Apex V500系列

*小显示量(Mm)：0.0001测量范围X轴(Mm)：500测量范围Y轴(Mm)：400测量范围Z轴(Mm)：400

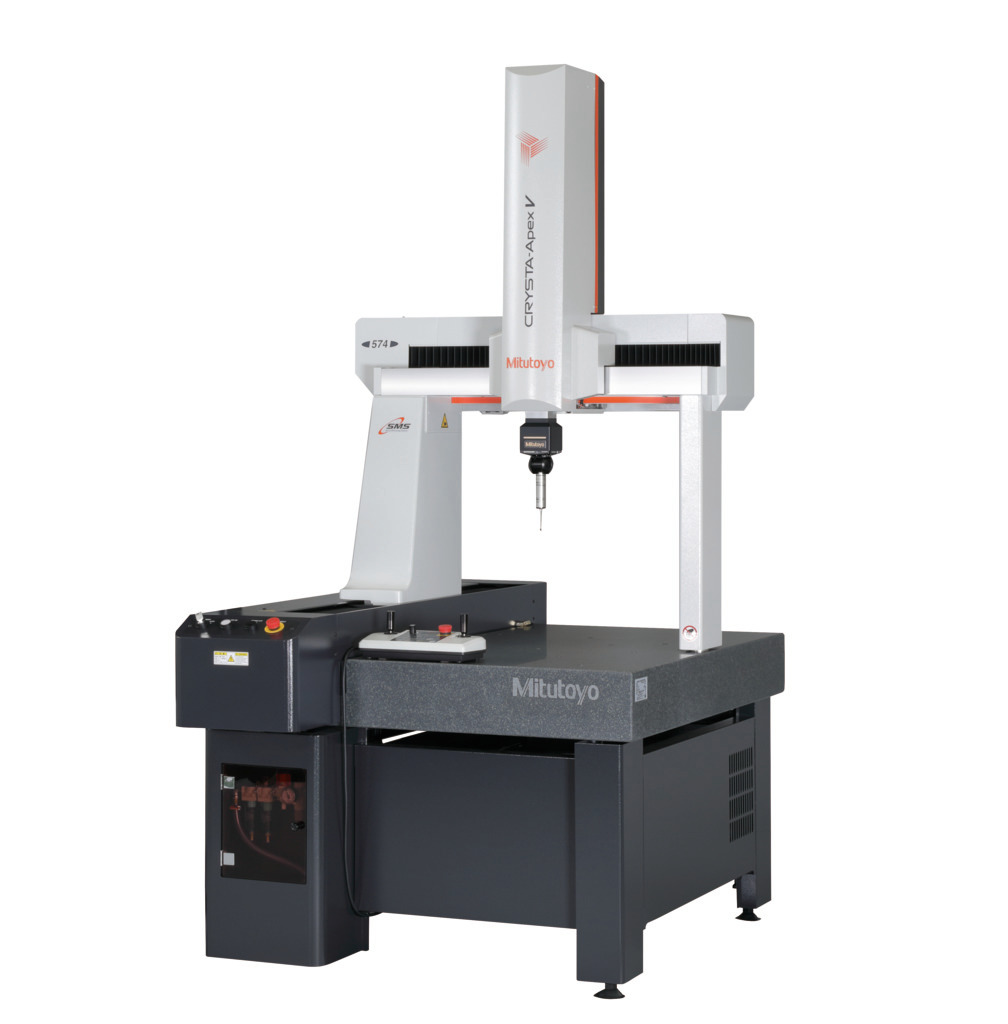

/pim-assets/medias_converted/Highres/Mitutoyo/Media/Image/17_Coordinate Measuring Machines/21_0_CRYSTAApexV574_201911_FS_1.psd

*商品的*新库存状况、交货期，请向有交易的商社或本公司营业所确认。

*商品图像是图像。可能与实际商品不同。商品详细情况请务必确认规格。

采用温度校正功能，可在1 6至2 6℃的温度范围内保证精度。

产品的变化

CRYSTA-Apex V544*小显示量(Mm)：0.0001测量范围X轴(Mm)：500测量范围Y轴(Mm)：400测量范围Z轴(Mm)：400
CRYSTA-Apex V574*小显示量(Mm)：0.0001测量范围X轴(Mm)：500测量范围Y轴(Mm)：700测量范围Z轴(Mm)：400
  • 主要特点：
  • 方法
  • 外观尺寸图
  • 各种下载
  • 配件选项(附件)
  • 常见问题：问题

主要特点：

  • 測定機が持つ本来の精度を保証しながら、速く、正確な測定を可能にし、インペラやブレードといったさまざまな形状のワーク測定にも対応。
  • 測定精度に大きな影響を及ぼす温度環境に左右されないリアルタイム温度補正、高精度なワークも精度保証ができる*大許容長さ測定誤差：初項1. 7μmの実力(長さ100mmで２μｍを保証)、繰り返し精度の向上など、従来の測定機と比較しても、その精度を圧倒するクオリティを実現しています。
  • 3Ｄ形状の測定経路を指定し、曲面や輪郭といったより複雑な形状のワークを自由な測定経路で測定することができます。また、ワークと設計値とのズレによる軌道誤差をリアルタイムに修正することで、加工精度や設置ズレに左右されない高速測定を可能にしています。さらに、Vシリーズは*大8 mm/s の測定速度（ 測定物への接触速度）を持ち、駆動速度・駆動加速度とのコンビネーションにより、総測定時間の大幅な短縮を実現します。
  • スキャニングプローブや非接触プローブといった三次元測定機用プローブをラインナップし、ワークの特徴にあわせた*適なプローブで、高精度かつ高効率な測定を実現します。

方法

符号 CRYSTA-Apex V544 CRYSTA-Apex V574
測定範囲 X軸(mm)

500

500

測定範囲 Y軸(mm)

400

700

測定範囲 Z軸(mm)

400

400

駆動速度 CNC mode 移動速度(各軸)(AUTO)(mm/s)

8〜300

8〜300

駆動速度 CNC mode 移動速度(各軸)(MANUAL)(mm/s)

8〜138

8〜138

駆動速度 CNC mode *大合成速度(AUTO)(mm/s)

519

519

駆動速度 CNC mode *大合成速度(MANUAL)(mm/s)

239

239

駆動速度 CNC mode 測定速度(AUTO)(mm/s)

1〜8

1〜8

駆動速度 CNC mode 測定速度(MANUAL)(mm/s)

1〜8

1〜8

駆動速度 J/S mode 移動速度(mm/s)

0〜80

0〜80

駆動速度 J/S mode 測定速度(mm/s)

0〜3

0〜3

駆動速度 J/S mode 微動速度(mm/s)

0.05

0.05

駆動加速度(各軸)(mm/s²)

1333

1333

駆動加速度(*大合成加速度)(mm/s²)

2309

2309

*小表示量(mm)

0.0001

0.0001

案内方式(各軸)

エアベアリング

エアベアリング

本体使用空気圧(MPa)

0.4

0.4

本体空気消費量(L/min)

50（標準状態において）（空気源としては100）

50（標準状態において）（空気源としては100）

測定テーブル 材質

はんれい岩

はんれい岩

測定テーブル 大きさ(載物面)(mm)

638 × 860

638 × 1160

測定物 *大質量(kg)

180

180

測定テーブル 測定物固定方法(mm)

M8 × 1.25

M8 × 1.25

本体質量(設置台・コントローラ含む)(kg)

542

691

電源

AC100〜120/200～240V±10%・50/60Hz

AC100〜120/200～240V±10%・50/60Hz

消費電力(プローブオプションI / Fを含む)(kW)

0.6

0.6


外观尺寸图

/pim-assets/medias_converted/Highres/Mitutoyo/Media/ExternalDimensions/17_Coordinate Measuring Machines/21_0_CRYSTA-Apex V500_000000_d_2_jp.jpg
