产品详情

所在位置: 首页> 产品目录> TOYOX东洋克斯>

查看大图

产品名称：TOYOX东洋克斯TOYOCONNECTOR TC3-FG胶管接头
产品型号：TC3-FG15-1S
产品厂商：TOYOX东洋克斯
产品价格：0
折扣价格：0
产品文档：

你添加了1件商品查看购物车

简单介绍：

食品、饮料、药品等机械及设备配管用接头（TOYOX胶管专用） TOYOCONNECTOR是胶管制造商设计的TOYOX胶管专用接头。（材质：SUS/圆盖螺母型/接头规格：法兰盘）采用液体不易积留的结构，干净卫生。减少泄漏和脱落故障，提高生产效率。缩短了配管作业时间，实现作业标准化。还可以根据接头颜色识别流体，起到防止胶管连接错误、防止其他流体混入的作用。建议您根据使用用途和使用条件选择合适的各种胶管，以实现更高的食品**性并提高生产效率。注意事项 *TOYOCONNECTOR是作为TOYOX胶管的专用接头而设计的。与其他公司的胶管连接时，有可能无法充分发挥或维持其性能，本公司对此将不作任何保证。注意：TOYOCONNECTOR进行再利用时，请务必先在螺丝部分涂抹市面销售的润滑剂（极压润滑脂）之后，再拧紧盖形螺母。

详情介绍：

连接面	连接方法	胶管内径尺寸（mm） / 接头规格
胶管一侧	圆盖螺母	15,19,25
机器一侧	法兰盘	1S

型号

：

TC3-FG

流体

：

空气药品饮料、饮用水食品涂料、溶剂油水（饮用除外）

主材质

：

不锈钢

材料详情

：

接头：SCS16 （相当于SUS316L）
圆盖螺母：SCS13 （相当于SUS304）
套管：聚甲醛
密封垫圈：硅橡胶

功能

：

简单插入标准化作业防止泄漏和脱落再利用防止液体积留

符合法律

：

符合RoHS2修正规制

特点:

不易泄漏、不易脱落

采用特殊套管结构，将胶管切切实实地固定，有效消除流体泄漏和胶管脱落。

省力化

无需加强紧固作业，减少维修检查次数。

作业标准化

采用盖型螺母紧固，无需进行难操作的胶管夹位置对应及扭矩管理，实现了标准化作业。

**卫生

因采用液体不易积留的管接头形状，很卫生，适于输送食品、饮料。

可以现场施工

与紧固产品不同，可在现场对胶管长度进行调节。

减少废弃物

由于接头主体可进行再利用，既可减少废弃物，又可节省经费。

风险应对策略

不仅可以预防因振动而引起的泄漏、脱落等配管故障，而且还适用于地震等灾害的灾后重建作业。

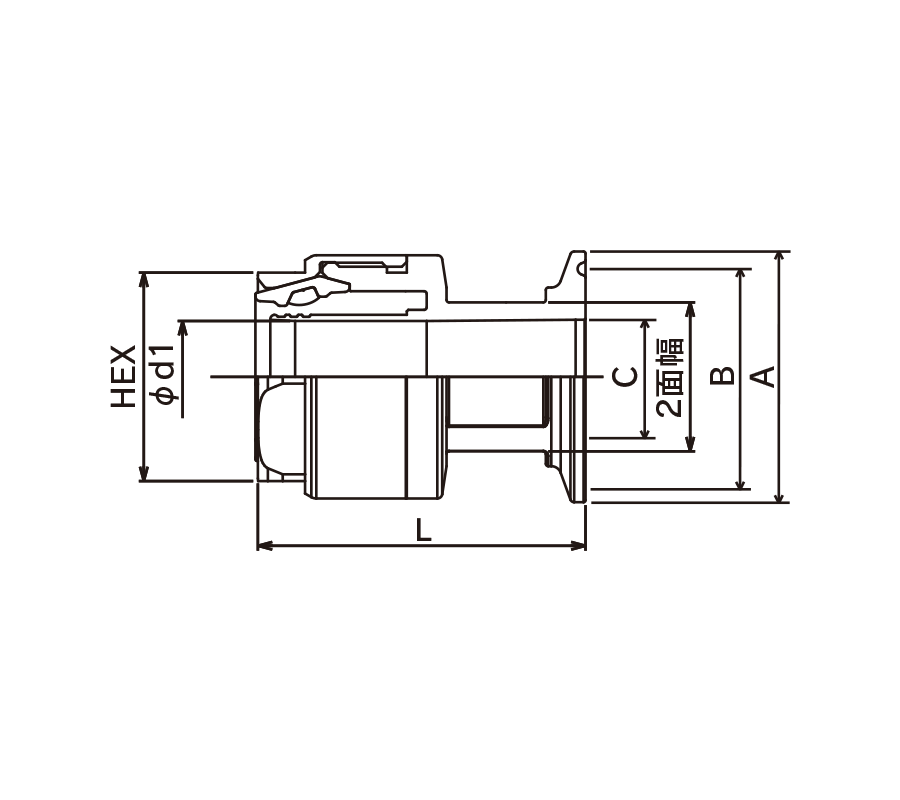

尺寸图

接头型号	接头规格	尺寸(mm)							重量	包装单位
接头型号	接头规格	L	φd1	二面幅	A	B	C	HEX	g	个
TC3-FG15-1S	1S	58.5	13.0	24.0	50.5	43.5	23.0	31	238	10
TC3-FG19-1S	1S	60.5	17.0	27.0	50.5	43.5	23.0	36	290	10
TC3-FG25-1S	1S	66.0	22.5	30.0	50.5	43.5	23.0	42	392	10

接头：SCS16 （相当于SUS316L）
圆盖螺母：SCS13 （相当于SUS304）
套管：聚甲醛
密封垫圈：硅橡胶

适用胶管 : 21		胶管名称	TOYOFUSSO 胶管	TOYOFUSSO-E 胶管	TOYOFUSSO SOFT 胶管	TOYOFUSSO SOFT-S 胶管　FFYS	TOYOFUSSO-S 胶管	ECORON 胶管-GB	ECORON 胶管	ECORON-S 胶管-GB	ECORON-S 胶管	TOYOFOODS 胶管	HYBRID TOYOFOODS 胶管	HYPER TOYORON 胶管	HYBRID TOYORON 胶管	SUPER TOYORON 胶管	HYBRID TOYODROP 胶管	TOYOFOODS-S 胶管	TOYORING-F 胶管	TOYORON 胶管	TOYOSPRING 胶管	TOYORING 胶管	TOYOSIGNAL 胶管
接头材质 : 不锈钢		主材质	四氟树脂	四氟树脂	四氟树脂	四氟树脂	四氟树脂	聚烯烃类树脂	聚烯烃类树脂	聚烯烃类树脂	聚烯烃类树脂	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯	软质聚氯乙烯
		功能	低析出压送异味少无需分类废弃耐动植物油耐寒耐热耐矿物油耐药品透明性非粘附	低析出压送异味少无需分类废弃耐动植物油耐寒耐热耐矿物油耐药品透明性防静电非粘附	低析出压送异味少无需分类废弃柔软性耐动植物油耐热耐矿物油耐药品透明性非粘附	低析出压送吸引异味少柔软性耐动植物油耐热耐矿物油耐药品透明性非粘附	低析出压送吸引异味少耐动植物油耐寒耐热耐矿物油耐药品透明性防弯曲、压扁非粘附	低析出压送异味少无需分类废弃柔软性耐动植物油耐矿物油耐药品	低析出压送异味少无需分类废弃柔软性耐动植物油耐矿物油耐药品	低析出压送吸引异味少柔软性耐动植物油耐矿物油耐药品防弯曲、压扁	低析出压送吸引异味少柔软性耐动植物油耐矿物油耐药品防弯曲、压扁	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性耐动植物油耐热耐矿物油透明性	压送无需分类废弃柔软性透明性防弯曲、压扁	压送无需分类废弃柔软性透明性	压送无需分类废弃柔软性防弯曲、压扁防结露	压送吸引柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送吸引无需分类废弃柔软性耐动植物油耐热耐矿物油透明性防弯曲、压扁	压送无需分类废弃柔软性透明性	压送吸引柔软性透明性防弯曲、压扁	压送吸引无需分类废弃柔软性透明性防弯曲、压扁	压送无需分类废弃柔软性高耐压
		型号	FF	FFE	FFY	FFYS	FFS	EC	EC	ECS	ECS	TFB	HTF	HPT	HTR	ST	HTD	TFS	TGF	TR	TS	TG	TSG
		法律规定	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	FDA符合RoHS2修正规制	FDA符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制	符合RoHS2修正规制
型号	适用胶管内径名称(mm)	接头规格
TC3-FG15-1S	15	1S	◯	◯	◯	-	◯	◯	◯	-	-	◯	◯	◯	◯	◯	◯	-	◯	◯	◯	◯	◯
TC3-FG19-1S	19	1S	◯	◯	◯	◯	◯	◯	◯	-	-	◯	◯	◯	◯	◯	◯	-	◯	◯	◯	◯	◯
TC3-FG25-1S	25	1S	◯	◯	◯	◯	◯
