使用电磁阀180-4E1-PSL-DC24V的注意点

日期：2025-07-22 18:35
浏览次数：16
摘要： 使用日本电磁阀180-4E1-PSL-DC24V的注意点 适用于任何应用的多种系列配置，包括气缸直径为 20~80mm 的气缸的驱动控制。 基本信息 在紧凑的薄体中牢固地实现高可靠性、高功率和低电流的基本性能的电磁阀。 【特点】 ・Φ40~80（直径40~80mm）气缸驱动控制，多种系列配置 和组装，应用范围广泛，可选系统追求易于维护，更加人性化 [应用范围] ・兼容所有行业的气动设备和生产线 基本型号 ...

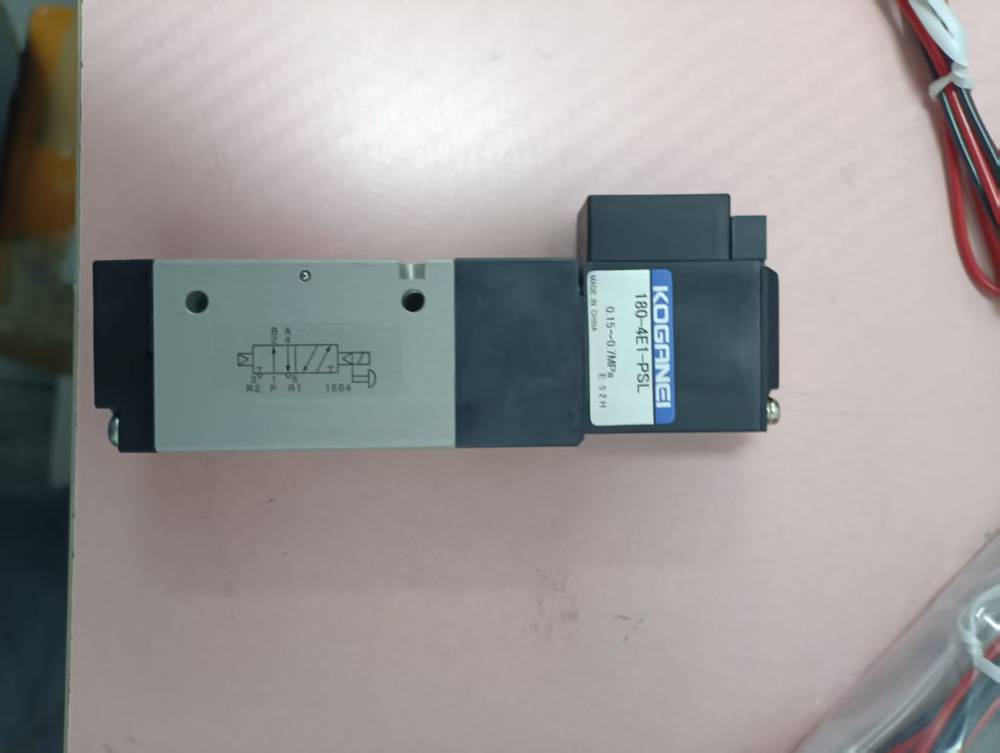

使用日本电磁阀180-4E1-PSL-DC24V的注意点
 适用于任何应用的多种系列配置，包括气缸直径为 20~80mm 的气缸的驱动控制。

基本信息

在紧凑的薄体中牢固地实现高可靠性、高功率和低电流的基本性能的电磁阀。
【特点】
・Φ40~80（直径40~80mm）气缸驱动控制，多种系列配置
和组装，应用范围广泛，可选系统追求易于维护，更加人性化
[应用范围]
・兼容所有行业的气动设备和生产线

基本型号






直接配管、F
和 FE 型集装板 		¥181E1
（180E1） 		180-4E1
180-4E2 		180-4KE2 - 183-4E2 183-4KE2 -
底板管道， A
， AJ 歧管 		型号 A181E1
（A180E1） 		编号 A180-4E1
编号 A180-4E2 		编号 A180-4KE2 编号 A180-4ME2 编号 A183-4E2 编号 A183-4KE2 编号 A183-4ME2
使用的流体 空气





驱动方式 内部先导型





流
特性 		声波电导 C dm3/（s・bar）注 1 2.04 1.64 1.8 1.64

有效横截面积 （Cv 值） mm2 10.2〔0.57〕 8.2〔0.46〕 9.0〔0.50〕 8.2〔0.46〕


管道连接直径 RC1/8





加油 必要





工作压力范围 MPa 0.15~0.7





保证压力强度 MPa 1.05





响应时间*2
ON/OFF ms 		DC12V，DC24V 15/25 或更低 15/25〔20〕以下 20 或更少 15/35 或更低 15/40 或更低
AC100V、AC200V 15/15 或更低 15/15〔15〕以下 - 15/20 或更低 -

*大工作频率 Hz 5





自保留 ms 所需的*短激发时间 - 50（□180-4E2） 50 -


工作温度范围（气氛和工作流体） °C 5~50





抗冲击性 m/s2 1373.0 （294.2 轴向） 294.2




安装方向 自由





注 1：声速电导率值是计算值，而不是实际
值注 2：气压为 0.5 MPa 时的值。 180-4E2 和 180-4KE2 （ ） 和 A180-4ME2 来自相反的位置，以及 183-4E2、180-4KE2 和 A180-4KE 来自闭合中心的阀中性状态。

项目 额定电压






直流12V DC24V 直流 交流100V 交流200V DC24V（串联螺线管）



方法 内置
防浪涌飞轮二极管 		着色方法 内置浪涌吸收晶体管




工作电压范围 V 10.8~13.2
%（12±10%） 		21.6~26.4
%（24±10%） 		90~132
（100+32%）
（100-10%） 		180~264
（200+32%）
（200-10%） 		21.6~26.4
%（24±10%）


电流值
（施加额定电压时） 		频率 Hz - - 50 60 50 60 -
启动 mA（r.m.s） - - 36 32 18 16 -
激励 mA（r.m.s） 130 （1.6 W）
[LED 指示灯]
[140 （1.7 W） 带 LED 指示灯] 		65 （1.6 W）
[LED 指示灯]
[75 （1.8 W） 带 LED 指示灯] 		24 20 12 10 50（1.2瓦）
允许电路漏电流 mA 8 4 4 2 2


绝缘电阻 MΩ 100 或更多






端接方法和
引线长度 		标准 索环类型：300mm 插头连接器类型：300mm




选择 插头连接器类型：300mm -





引线颜色 棕色 （+） 黑色
（−） 		红色 （+） 黑色
（-） 		黄色 白 红色 （SA）、黑色 （COM）、
白色 （SB）


LED 指示灯颜色 红 黄色 绿 红



电涌保护器（标配） 飞轮二极管 咖啡师 浪涌吸收晶体
