一、PISCO JSC3-M3(K)调速阀的特点:
? 标准型
? 由于树脂杆和接头的旋转,所以引出方向是自由的
二、PISCO JSC3-M3(K)调速阀的图片及参数:
规格
类型 |
标准 |
净化室用 |
低流速 |
防火花 |
大流量 |
流体允许 |
空气 |
||||
工作压力范围 |
0 ~ 150psi(0 ~ 1MPa) |
0 ~ 102psi(0 ~ 0.7MPa) |
|||
止回阀工作压力 |
7.25psi(0.05MPa) |
||||
工作温度范围 |
32 ~ 140℉(0 ~ 60℃) |
型号名称(例)
JSC |
6 |
- |
01 |
A |
|||
(1) |
(2) |
(3) |
(4) |
(5) |
(6) |
(7) |
(1) 类型
(2) 管子直径 (?D)
公制尺寸(mm) |
英制尺寸(in.) |
||||||||||||
代码 |
3 |
4 |
6 |
8 |
10 |
12 |
1/8 |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
直径 |
?3 |
?4 |
?6 |
?8 |
?10 |
?12 |
?1/8 |
?5/32 |
?3/16 |
?1/4 |
?5/16 |
?3/8 |
?1/2 |
(3) 螺纹尺寸(R)或管子直径(?D)
公制螺纹(mm) |
锥形管螺纹 |
|||||
代码 |
M3 |
M5 |
01 |
02 |
03 |
04 |
尺寸 |
M3×0.5 |
M5×0.8 |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
统一标准细牙螺纹 |
美国标准锥管螺纹 |
||||
代码 |
U10 |
N1 |
N2 |
N3 |
N4 |
尺寸 |
10-32UNF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |

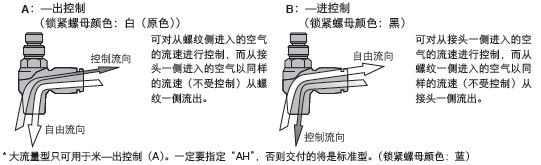

(4) 控制方向(当指定JSU时不要输入这一项)
(5) 规格
K:弹簧返回型(逆止阀工作压力:0.02MPa,工作压力范围:0~0.5MPa)
无代码:标准规格(无大流量和低流速型代码)
(6) 应用
代码 |
无代码 |
L |
V-0 |
C |
应用 |
标准 |
低流速 |
防火花 * |
净化室用 |
* 溅射大气
(7) 六角形面对面规格
U:英寸规格(NPT)
无代码:毫米规格
型号表
型号 |
||
JSC3-M3(K) |
JSC12-03 |
JSC3/16-N1U |
JSC3-M5(K) |
JSC12-04 |
JSC3/16-N2U |
JSC4-M3(K) |
JSC1/8-M3(K) |
JSC3/16-N3U |
JSC4-M5(K) |
JSC1/8-M5(K) |
JSC1/4-U10(K)U |
JSC4-01(K) |
JSC1/4-M5(K) |
JSC1/4-N1(K)U |
JSC6-M5(K) |
JSC1/4-01(K) |
JSC1/4-N2(K)U |
JSC6-01(K) |
JSC1/4-02(K) |
JSC1/4-N3U |
JSC6-02(K) |
JSC5/16-01(K) |
JSC5/16-N1U |
JSC6-03 |
JSC5/16-02(K) |
JSC5/16-N2U |
JSC8-01(K) |
JSC5/16-03(K) |
JSC5/16-N3U |
JSC8-02(K) |
JSC3/8-02(K) |
JSC5/16-N4U |
JSC8-03 |
JSC3/8-03 |
JSC3/8-N2U |
JSC8-04 |
JSC1/8-U10(K)U |
JSC3/8-N3U |
JSC10-02(K) |
JSC5/32-U10(K)U |
JSC3/8-N4U |
JSC10-03 |
JSC5/32-N1(K)U |
JSC1/2-N3U |
JSC10-04 |
JSC3/16-U10U |
JSC1/2-N4U |
三、PISCO JSC3-M3(K)调速阀的适用范围:
适用于控制驱动设备的运行速度.
